云南集装箱式锂离子电池储能电站防火设计

作者: 发布时间:2022-12-17 15:33:36点击:1080

信息摘要:

集装箱式锂离子电池储能电站防火设计


集装箱式锂离子电池储能电站

将锂离子储能电池、功率变换系统、控制系统,以及外围配套电气设备集成后,采用集装箱封装,可进行电能存储、转换及释放的电站。由储能系统功率变换装置集装箱、电气设备集装箱、电池集装箱构成。
一、火灾危险性类别
储能电站按照厂房分类定性。电池集装箱的火灾危险性类别为丁类;储能系统功率变换装置集装箱、配套电气设备集装箱的火灾危险性类别为戊类。火灾种类为E类。
二、总平面布置

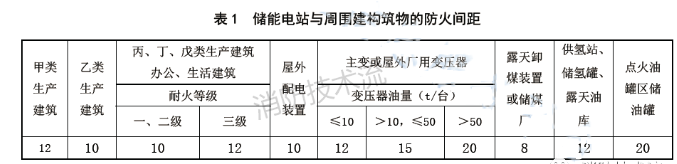

1、储能电站与周围建构筑物的防火间距不应小于表1要求(单位:m)。


2、集装箱成组布置应符合表1规定,当受用地条件限制,无法满足表1的要求时,

集装箱成组布置应满足以下要求:
a) 每组集装箱布置场地占地面积不应大于10000㎡;
b) 组内之间防火间距不应小于2.5m;
c) 组与组之间防火间距不应小于6m;
d) 组与组之间应采用防爆墙分隔。
3、储能电站应采用具备独立工艺过程的成套电气设备,设备的投入和退出不应影响火电机组正常工作。
4、储能电站占地范围内出入口不应少于2个,且应便于救援人员和器材出入。储能电站周围设置的围护设施不应影响消防灭火需要。
5、储能电站的消防车道应符合GB 50229 的有关要求,并应在消防车道附近预留供灭火行动使用的接地体。


三、集装箱设置

1、每个集装箱应按照独立的防火单元设计。
2、集装箱箱体及保温材料均应为不燃材料。
3、集装箱的门应向外开启,且内部不应设置锁具。
4、集装箱内电气线路应穿镀锌钢管或采用封闭式金属槽盒保护,当采用矿物绝缘类不燃性电缆时,可以直接明敷。
5、集装箱同外部的接口应采用防火泥或格兰头严密封堵。
6、电池集装箱采用空调或风冷设计时,每个电池集装箱应采用独立冷却或通风管道系统。电池集装箱空调应采用不燃烧、不爆炸的冷媒。
7、锂离子电池与功率变换系统宜采用分集装箱集成方案,确需布置在一个箱体内时,应采用与集装箱体相同耐火等级的材质进行分隔。


四、消防设施设置

1、集装箱内应设置火灾自动报警系统,每个集装箱为一个独立的报警区域。集装箱内应设置电池管理系统、火灾自动报警系统和处置电池热失控的主动防护系统。
2、电池集装箱内宜设置不少于两种电池热失控特征的气体探测器,并分别与电池集装箱的通风系统和处置电池热失控的主动防护系统联动。
3、电池集装箱内应设置自动灭火系统。 只火灾探测器动作信号应触发电池集装箱停机,断开电池侧与外部电气连接,并启动声光报警;第二只火灾探测器或感温探测器动作应触发自动灭火系统动作。
4、储能电站火灾报警及联动控制信号应实时接入与储能电站有直接电气连接的单位的消防控制室,该消防控制室可远程手动控制储能电站灭火系统。
5、储能电站应设置数据集中采集和存储功能设备,且存储设备不应设置于电池集装箱或功率变换系统集装箱内,其供电、通讯线路的敷设要求应按照消防电气线路的要求设置。
6、锂离子电池模块及电池管理系统应具备过温保护功能。
7、电池集装箱应设置气体灭火系统且应符合GB 50370 的要求。
8、应设置室外消火栓系统及灭火器且应符合GB 50974、GB 50140 的要求。
9、应设置消防安全标志且应符合GB 15630 的要求。
10、设置其他自动灭火系统应符合GB 50016、GB 50370 的要求。
来源:山西省地方标准《集装箱式锂离子电池储能电站防火规范》
